Controlador de bobinado MCU
El procesador inteligente para un bobinado limpio de alambre, alambre plano y fibras.
Enrollado con el controlador de bobinado MCU - Bobinado preciso por capas de alambre y alambre plano.

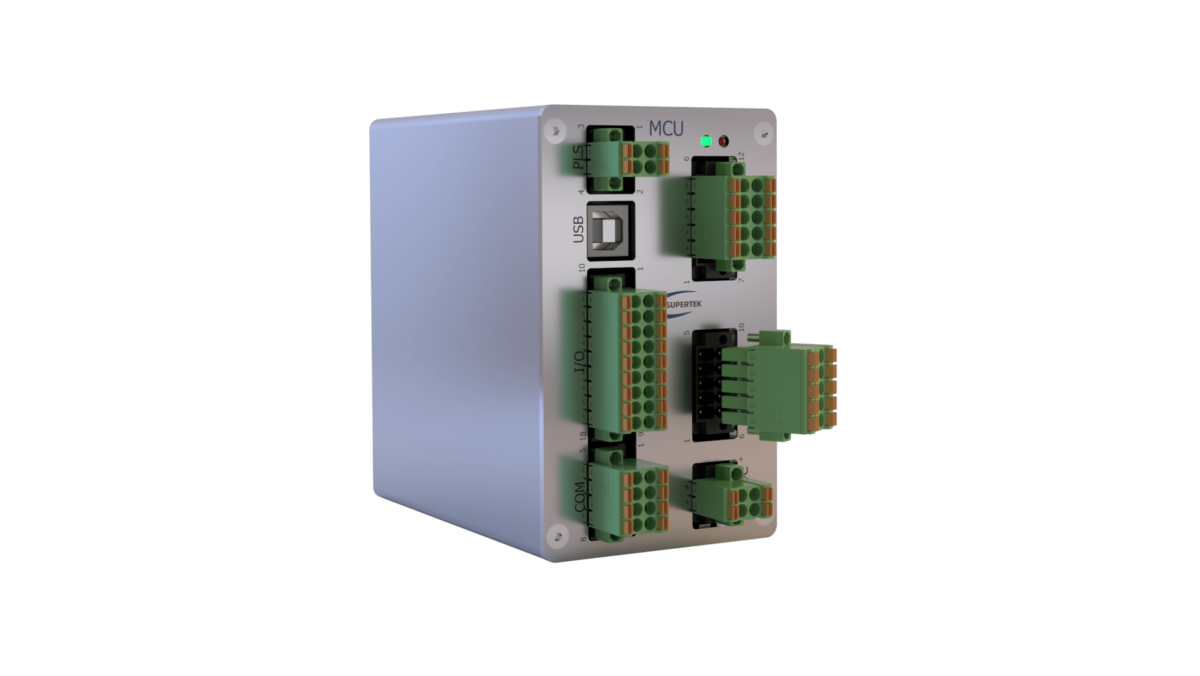

Controlador de bobinado MCU
El Controlador de bobinado MCU es la solución en tiempo real controlada por procesador para bobinadores y verificadores, diseñada para la implementación fácil y segura de patrones de bobinado y enrollado de alta precisión.
Para un patrón de bobinado perfecto, el Controlador de bobinado dispone de un control en tiempo real para el verificador, que sincroniza sin desviaciones el accionamiento lineal con el accionamiento de la bobina. El controlador soporta el bobinado en diferentes bobinas cilíndricas o cónicas.
Materiales como alambre, alambre plano, alambre fino, cables, filamento o fibras pueden ser bobinados perfectamente y fácilmente con diferentes patrones de bobinado.
La detección automática de la geometría de la bobina y los puntos de inversión en los flanges de la bobina se pueden gestionar con el Controlador de bobinado y el escáner de bobinas TDS. Para un bobinado preciso por capas, el Controlador de bobinado puede ajustar la pendiente de colocación en tiempo real en función de los datos de medición del escáner de alambre MPS.
El Controlador de bobinado gestiona todo el control del proceso y la regulación de los accionamientos lineales y de las bobinas. El completo equipamiento del Controlador de bobinado destaca por sus funciones tecnológicas inteligentes para el bobinado automatizado, desenrollado, enrollado y rebobinado.
El Controlador de bobinado dispone de todas las conexiones digitales y analógicas necesarias para los sensores y accionamientos de todas las bobinadoras de las clases ED, MW y SW. Los puertos de comunicación integrados permiten una conexión fácil y eficiente de varios sistemas como panel táctil, PC, HMI o PLC.
El alcance de funciones del Controlador de bobinado puede ajustarse de manera óptima a los requisitos de la máquina mediante los módulos de software, que siempre pueden expandirse.
Plug and play: Todas las funciones habilitadas del Controlador de bobinado MCU se pueden operar y monitorear visualmente con el software SUMMI sin necesidad de conocimientos de programación, utilizando un PC, panel táctil o un HMI SIMENS SIMATIC.
Artikel Nr.: MCUV503
Módulos de software para el Controlador de bobinado MCU
Gracias a los módulos de software, el rendimiento de los bobinadores y el alcance de las funciones del Controlador de bobinado siempre son flexibles y se pueden ajustar de manera óptima.
Módulos de software
Función
SWMCUM01
Control de velocidad y regulación de velocidad para el motor del accionamiento de bobina
SWMCUM02
Función de servomotor para el accionamiento de bobina con otros accionamientos de bobina
SWMCUM03
Control de posición del tensor (PID) para el motor del accionamiento de bobina
SWMCUM04
Control de par motor para el accionamiento de bobina
SWMCUM05
Colocación sincronizada de accionamiento lineal con motor del accionamiento de bobina / Tipo de bobina: Bobina en H / Pendiente del verificador: 0-10 mm/u / Resolución 0,01 mm
SWMCUM06
Medición de velocidad con encoder
SWMCUM07
Medición de longitud con encoder, contador, contador de metros o contador de bobinas
SWMCUM08
Optimización del patrón de bobinado para material plano en combinación con el escáner de alambre MPS
SWMCUM09
Optimización del patrón de bobinado para material redondo en combinación con el escáner de alambre MPS
SWMCUM0A
Desenrollado lineal en combinación con el escáner de alambre MPS
SWMCUM0B
Escaneo de la bobina en combinación con el escáner de bobinas TDS
SWMCUM0C
Colocación sincronizada de accionamiento lineal con motor del accionamiento de bobina / Tipo de bobina: Bobina cónica / Pendiente del verificador: 0-10 mm/u / Resolución 0,01 mm
SWMCUM0D
Colocación sincronizada de accionamiento lineal con motor del accionamiento de bobina / Tipo de bobina: Bobinas sin brida / Pendiente del verificador: 0-10 mm/u / Resolución 0,01 mm
SWMCUM0E
Pendiente del verificador dependiente de la dirección
